搭配雙埠NVMe SSD與100Gb網路，E8打造全快閃儲存陣列

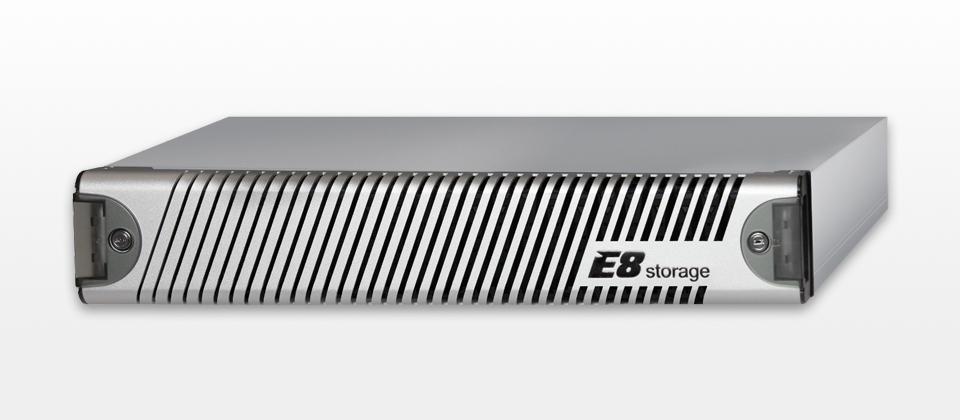

在今年台北國際電腦展期間，伺服器廠商營邦特別在現場展出了全快閃儲存應用的整體解決方案，當中的主角是由新創公司E8 Storage推出的儲存陣列E8-D24，硬體平臺的部份是基於營邦所設計製造的HA202E-PH伺服器而成，並能整合在48U高密度整櫃式機箱系統Smart Rack當中使用。

除此之外，E8-D24也搭配了英特爾的雙埠（Dual-Port）NVMe固態硬碟——DC D3700，以及Mellanox支援RDMA（Remote Direct Memory Access）的網路介面卡ConnectX-4，可運用固態硬碟的備援、容錯機制，以及高速、直接的網路存取，提供儲存資源集中，但能分享給多臺伺服器存取的NVMe快閃儲存環境。

固態硬碟的採用上，E8-D24配置支援雙埠（Dual Port）規格的NVMe SSD，而目前搭配的產品是英特爾去年推出的SSD DC D3700系列，具有備援與容錯特性，能以雙埠的架構應付單一存取路徑的故障，以圖中的架構來看，每臺SSD可同時連接儲存設備的2臺控制器，就像目前硬碟連接是以SAS介面來達到高可用性架構，而雙埠NVMe SSD是經由PCIe的匯流排來實現。

而在系統平臺的部分，E8這款設備的存取架構也相當獨特，採用控制路徑與資料路徑分離的方式——在儲存陣列端內建2個控制器，負責整體系統的高可用性與備援；而連接的伺服器端，則需部署代理程式，作用是管理資料路徑，處理直接連至共用儲存Volume的作業。兩者相互搭配之下，E8 Storage每臺儲存陣列最多可連接96臺伺服器，而且這些伺服器都能夠同時連接到共用儲存區。

在E8-D24網頁介面的系統狀態摘要當中，我們可以看到24臺硬碟的運作燈號，以及2組控制器的資料埠網路組態與連線速度。

就I/O效能而言，E8-D24目前也提出相當亮眼的數據，目前在4k資料讀寫的測試上，最大可提供到1千萬IOPS，延遲度為100微秒，吞吐量則是40GB/s，強調大幅領先現行的全快閃儲存陣列，號稱具有10倍效能。

圖中是E8-D24進行4k讀取的效能測試，而在系統的網頁管理介面上，呈現出達到接近1千萬IOPS的程度。

而E8-D24的存取效能之所以如此驚人，除了本身搭配NVMe固態硬碟的緣故之外，另一個最主要的原因，則是所使用的網路環境是100GbE，這臺儲存設備本身配備了8個100GbE埠，而且所用的網路介面Mellanox ConnectX-4，因為能夠提供RoCE（RDMA over Converged Ethernet）的網路連線方式，使得它可以運用遠端直接記憶體存取的方式，降低I/O延遲。

以網路架構來看，E8-D24運用了聚合式乙太網路（Converged Ethernet），如圖右，設備本身配備了Mellanox的ConnectX-4，可連接乙太網路交換器，相容於企業既有資料中心網路環境，並且提供RoCE的存取方式（RDMA over Converged Ethernet），讓相關的應用系統，也能透過乙太網路來存取這些快閃儲存，而不需要各自連接上去，因此也節省了無謂的布線。
圖左則是屬於目前多數環境採用的作法，屬於隔離式的網路連接。在這種架構下，每一臺伺服器，可能都必須額外透過光纖通道網路、SAS介面或PCIe介面，來連接固態儲存硬碟櫃，而無法統一由乙太網路來連接。

值得注意的是，就E8 Storage 現行的產品而言，目前還有其他兩款機型，規格與定位各有異同。例如，三款機型使用的伺服器機箱都是基於營邦HA202E-PH而來，但所搭配的固態硬碟有別。例如，E8-S24使用的是單埠SSD，目前採用WD HGST SN200系列的固態硬碟，主打讀取密集型應用系統；E8-D24使用的是雙埠SSD，目前採用英特爾DC D3700，適合寫入密集型應用系統；而最近剛上市的E8-X24，則是搭配英特爾雙埠Optane SSD，當中也將應用該款固態硬碟特有的共享記憶體快取儲存（shared memory cache storage）架構，企圖搶攻關鍵應用系統。不過，負責硬體設備設計製造的營邦也表示，E8這些機型未來仍有可能搭配其他廠牌的硬碟，以此對應單埠、雙埠或更高性能儲存的搭配。

產品資訊

E8 Storage E8-D24
●硬體設計製造商：營邦(03)433-9188
●建議售價：廠商未提供●機箱尺寸：2U
●儲存容量：24臺2.5吋NVMe SSD（支援雙埠SSD），最大可提供154TB
●網路介面：8個100GbE埠（Mellanox ConnectX-4，支援RDMA）
●I/O效能：4k讀取為1千萬IOPS，4k寫入為1百萬IOPS，讀取吞吐量為40GB/s、寫入吞吐量為20GB/s

【註：規格與價格由廠商提供，因時有異動，正確資訊請洽廠商】
