以1U尺寸搭配4張GPU運算卡，泰安以單路架構充分支援RDMA

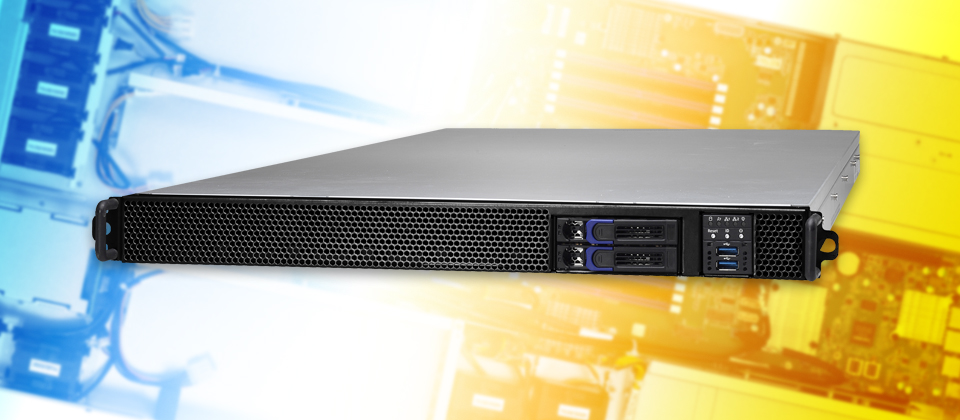

在2017年下半，英特爾Xeon Scalable系列處理器正式登場，使得眾家廠商紛紛發表新款伺服器，而國產品牌泰安就推出12款伺服器，對應高效能運算（HPC）、企業資料中心及儲存系統等三大領域，專門因應第一種應用需求的產品總共有4款，而我們這次介紹的GA88-B5631，是當中唯一的1U尺寸伺服器，而且是單路架構。

就運算規格的配置來看，GA88-B5631可安裝1顆Xeon Scalable系列的處理器，作為主系統的運算核心，還可以同時搭配多達4張雙寬尺寸的GPU或協同運算卡，以及1張支援100Gb/s傳輸速度的超高速網路卡（100GbE、EDR InfiniBand或Intel Omni-Path Fabric）。而在系統記憶體、儲存與網路的組態上，這臺伺服器能安裝12支DDR4記憶體、2臺2.5吋6Gb SATA硬碟，並且內建了2個10GbE網路埠。

一般而言，1U伺服器其實是有足夠的機箱空間，能夠同時安裝4張運算卡，但特別的是，市面上的這類產品，大多採用2路架構，不像GA88-B5631是單路架構。

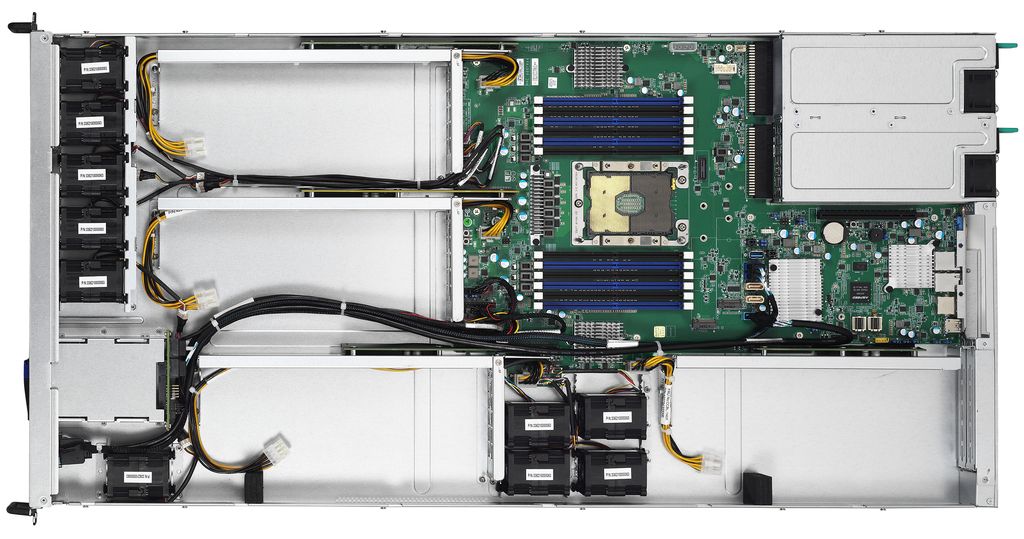

圖中是GA88-B5631的俯瞰，前端面板在右方，機箱背部在左方。在1U機箱內，可安裝4個全長全高尺寸的GPU運算卡，可支援PCIe 3.0 x16，分布在機箱的前端（4個風扇之後）與右側，並預留一個全高半長的PCIe 3.0 x16介面插槽，能擴充1張100Gb的乙太網路、InfiniBand或Intel Omni-Path Fabric的網路介面卡。

而在Xeon CPU插槽旁邊，除了記憶體插槽，更靠外側的部分，有兩個銀色的晶片，這是Broadcom的PEX 8747，作為PCIe交換器之用，本身都會透過一條PCIe 3.0 x16與Xeon處理器連接，而且，每顆PEX 8747提供2條PCIe 3.0 x16的通道，至於這臺伺服器的第5個PCIe 3.0 x16通道，則是直接源自於Xeon處理器。

而泰安之所以這麼設計，主要是為了讓整臺伺服器都能充分支援RDMA（Remote Direct Memory Access），並達到單一PCIe控制源（single PCIe root complex）的目標，藉此促使伺服器安裝的所有運算卡／PCIe裝置，都能因為採用單顆處理器組態的關係，而能夠位於同一個RDMA存取區域範圍內，進行直接存取，而且不需要經過主機端的中央處理器。

相對地，伺服器若是採用2路的運算架構，由於深層神經網路、機器學習等高效能運算的應用，並不只是靠GPU或協同運算卡的存取就夠了，往往還必須大幅仰賴RDMA進行直接存取，但RDMA並無法跨越多顆Xeon處理器之間的QPI互連，所以，這也會影響多張運算卡之間的記憶體存取作業，導致整體運算效能不彰。

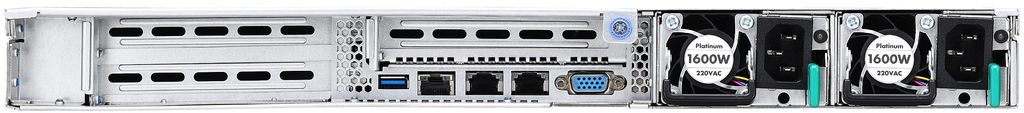

這是機箱背部，畫面最左側是置放GPU運算卡，中間是連接埠與網路介面——下方由左至右，依序是系統內建的USB埠、IPMI埠、2個10G BASE-T埠、VGA埠；上方則是預留的PCIe 3.0 x16插槽，可安裝全高半長尺寸的介面卡。至於機箱最右側的部分，是2臺1600瓦規格的電源供應器。

除了GA88-B5631採用單一PCIe控制源的設計，泰安後續也打算推出基於雙重PCIe控制源的4U尺寸2路GPU伺服器，最多可支援10張GPU運算卡，目前正處於設計驗證測試階段。

產品資訊

泰安GA88-B5631
●原廠：神雲科技泰安事業部(03)327-5988
●建議售價：廠商未提供
●機箱尺寸：1U
●處理器：1顆Xeon Scalable系列
●記憶體：16個DDR4插槽，最大可安裝到2TB（搭配128GB），支援2666 MHz
●硬碟容量：前端2臺2.5吋SATA硬碟，內部2臺M.2固態硬碟
●網路埠：內建2個10GbE埠、1個管理埠
●PCIe擴充介面：5個

【註：規格與價格由廠商提供，因時有異動，正確資訊請洽廠商】
