彈性模組架構兼具SAN與NAS，Hitachi可搭專屬Flash儲存模組

過去這兩年以來，Hitachi Vantare除了藉由公司更名來展現新的發展方向外，也重整了產品策略，在企業儲存領域，集中全力發展新一代的Virtual Storage Platform（VSP）系列，包括針對混合儲存環境的VSP G，以及針對全快閃應用的VSP F系列。

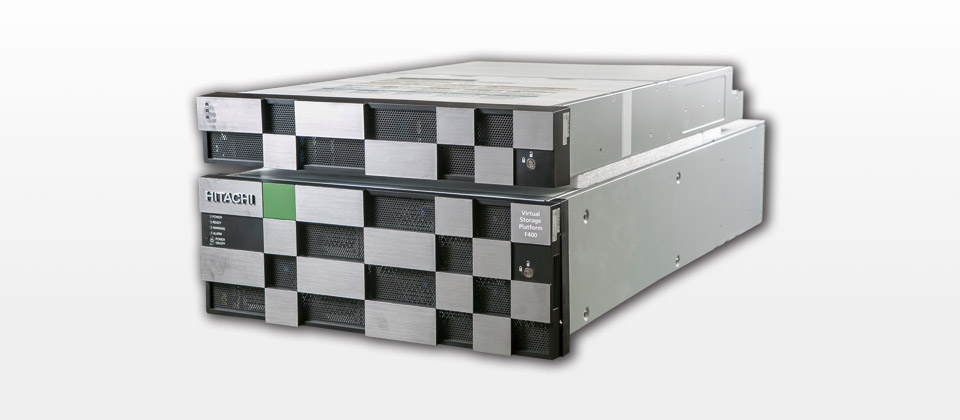

我們這裡介紹的VSP F400，是VSP F系列的入門款式，可提供最高2.7{B的快閃儲存容量與60萬IOPS效能，並支援FC與iSCSI SAN應用環境，也能選購的NAS模組，支援NAS檔案存取功能。

憑藉著與VSP G系列共通的底層作業系統軟體，VSP F系列可使用大多數VSP G系列的系統管理與資料服務功能，兼顧了快閃儲存的高效能，與完整的進階資料應用服務。

持續進化的VSP快閃儲存家族

VSP F400發表於2015年11月，與另兩款VSP F600、VSP F800同樣屬於VSP F系列的第一代產品，不過，藉由引進新的Flash儲存模組、新的I/O介面與更彈性的搭配組態，現在的VSP F400已經與剛發表時大不相同。

在我們去年第一次介紹VSP F400時，這款機型使用的是Hitachi的第二代Flash儲存模組（FMD），也被限定為只能搭配這種FMD模組。

而現在的VSP F400則能使用Hitachi最新的第三代FMD模組，單一模組最大容量從6.4TB提高到14TB，效能也有所提升。而且除了FMD模組外，VSP F400現在也允許搭配一般的SSD，搭配組合更為靈活。而憑藉著引進更新穎的FMD模組，並支援更多數量的FMD，VSP F400的效能從2年前剛發表時的37.5萬IOPS，提高到目前的60萬IOPS等級；最大儲存容量更從最初的256TB，一舉擴大到2.7PB。

在I/O介面方面，最新的VSP F400不僅新增支援32 Gb FC規格，控制器機箱的I/O模組搭配也更彈性，允許讓前端FC與iSCSI埠的最高數量增加了75%。

 產品規格

●原 廠：Hitachi Vantara (02)2719 -0077

●儲存容量：～2,702TB

●儲存服務：Block（iSCSI,FC）+File

●主機端介面：8/16/32Gb FC , 10GbE iSCSI

【註：規格與價格由廠商提供，因時有異動，正確資訊請洽廠商。】

VSP F400硬體組態

和我們去年底介紹VSP F400時相比，現在的硬體規格已有所升級，首先是效能的增長，官方的效能規格從50萬IOPS提高為60萬IOPS。

其次是提高了I/O埠規格與數量，新增支援最新的32Gb FC介面，另外可提供的FC埠數量從32組提高到56組，iSCSI埠也從16組增加為28組。第三是增加了使用一般SSD的能力，不像先前限制只能使用FMD模組。最後是FMD模組改用去年底推出的第3代版本，單一模組最大容量從6.4TB提高到14TB。

VSP F400採用控制器機箱與儲存櫃分離的架構，4U高度的控制器機箱內含有2組控制器，各自搭載了2顆用於通用管理的4核心Xeon Ivy Bridge EP處理器，1顆用於I/O處理的FPGA晶片，以及64GB記憶體。I/O介面則以模組型式安裝在控制器後端，還可將I/O模組替換成選購的NAS模組，來提供NAS檔案存取服務。

儲存櫃則有2種款式，包括採用專屬FMD模組的2U/12Bay型式，或採用一般SSD的2U/24Bay型式。

儲存容量與Flash模組型式

VSP F400以前只能使用Hitachi專屬的FMD模組，現在除了依舊可選用FMD模組外，也能選用和VSP G系列一樣的標準SSD。

FMD模組已升級為最新的第3代，延續了第2代模組的內建即時壓縮功能，並擴展了容量，目前有7TB與14TB兩種容量可選。FMD模組使用2U/12Bay儲存櫃機箱來部署。SSD則有1.92與3.84TB兩種規格，使用2U/24Bay儲存櫃部署。

VSP F400最多可配備192組FMD模組或384臺SSD，雖然FMD模組的最大數量規格較低，但個別模組容量較高，所以總容量更大。

I/O傳輸埠配置

FMD儲存櫃含有2組SAS控制器，各有2組用於連接VSP控制器、與其他FMD機箱的12Gb SAS埠 1 。控制器機箱分為上下兩層，各是1組2U高度的控制器，每組控制器各含1個管理模組槽，與8個I/O模組槽。管理模組槽內的管理模組含有2組RJ45管理埠 2 ，至於8個I/O模組槽可用於安裝提供SAS擴充埠的後端模組（Back-End） 3 ，或提供主機端埠的前端模組（Front-End） 4 。

VSP F400系統管理與軟體功能

在2014年初與VSP G1000一同發表的儲存虛擬化作業系統（Hitachi Storage Virtualization Operating System，SVOS），目前已成為Hitachi全線儲存產品的通用作業系統，包括VSP G系列混合式儲存陣列，以及VSP F全快閃儲存陣列，全都是以SVOS作業系統構成軟體核心。

VSP F全快閃儲存陣列的SVOS作業系統軟體，保留了快照、Clone、本地端複製、遠端複製與加密等資料服務功能，也擁有搭配Hitachi專屬FMD模組的壓縮與存取負載卸載功能，但省略了介接第3方儲存設備的異構儲存虛擬化功能，以及全快閃架構下用不到的功能，例如自動分層儲存、與稱作Active Flash Flash優先存取功能。

除了支援標準的SAN服務外，若用戶在VSP F內安裝了選購的內接式NAS模組，也能利用NAS模組所提供的NAS閘道器功能，來提供檔案共享存取功能。

簡便使用的Hitachi Storage Advisor管理介面

一般使用者可利用Hitachi Storage Advisor（HSA）網頁式管理軟體，來執行VSP儲存設備的管理作業。HSA本身是以VM型式部署，部署完成後，只要設定好連結儲存設備與前端主機的環境參數，就能透過直覺式的操作介面，簡單幾個步驟完成儲存空間配置、LUN掛載等功能。

傳統Hitachi Command Suite管理介面

對於想檢視詳細系統組態，或自行調整設定參數細節的進階使用者，則可利用Hitachi Command Suite（HCS）管理介面來登入VSP儲存設備。相較於HSA那種一目了然的圖形化儀表板，這個介面的操作程序比較繁瑣，但提供了更完整的細節設定。

支援完整資料服務功能

憑藉著整個VSP儲存家族共通的SVOS作業系統，VSP F也擁有豐富的資料服務軟體功能，包括快照、Clone、遠端複製、跨遠端鏡像、壓縮、重複資料刪除，以及與AWS、Azure公有雲之間的整合等。
