x86伺服器─HP ProLiant DL380 G6

使用Intel Nehalem架構Xeon 5500系列處理器的DL380 G6，是一款2U機架式伺服器，具有18組DDR3記憶體插槽，最高可支援144GB的記憶體。在連接埠方面，這臺機器內建4組GbE埠、1個iLO遠端控制連接埠，以及3個USB連接埠，電源供應器、硬碟與風扇也支援熱抽換，在硬體管理上十分方便。

另外這臺伺服器在處理器、記憶體與硬碟等都內建有溫度感應器，數量高達32個，我們可以透過iLO或者Management Agent的管理機制，去了解目前系統即時狀況。

在儲存設備上，這臺伺服器內建磁碟陣列控制晶片：Smart Array P410i，可連接SAS硬碟，並相容SATA介面的硬碟，而硬碟最多可裝16臺2.5吋硬碟或6臺3.5吋硬碟。

在資料的保護上，Smart Array P410i磁碟陣列控制晶片，能安裝選購的快取記憶體，且由於該組記憶體可連接電池，在系統發生問題時，能將尚未存進硬碟中的資料暫存其中，待伺服器回復運作後，再將資料寫入，能避免因此喪失重要資料。

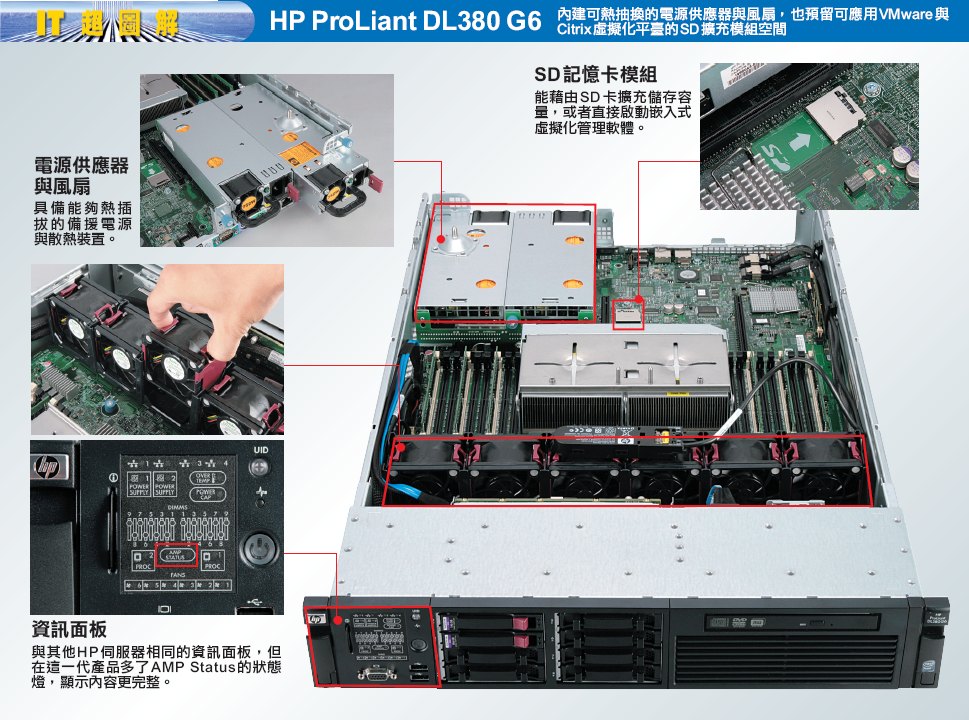

另外，機身內部還有個SD記憶卡插槽，可當作一般記憶卡擴充模組，或者嵌入虛擬化系統軟體。

系統資訊顯示豐富
在DL380 G6前方的資訊面板，可顯示的狀態類型，包括溫度、4個網路連接埠、2臺電源供應器、9個記憶體插槽、6個風扇與AMP（Advanced Memory Protection，動態記憶體保護）狀態，以便及時瞭解整臺設備的狀態。

正常使用時，網路訊號會以閃爍的綠色燈號顯示，而其他裝置僅在發生問題時，才會亮燈。例如其中一個電源供應器停止運作或未連接電源時，資訊面板上電源供應器的燈號便會亮出橘色燈號。因此我們可直接瞭解伺服器的基本狀態，而不必大費周章地登入系統、開啟管理工具。

AMP的狀態指示燈相當特別，當這個機制啟動時，資訊面板的AMP Status會亮綠燈，目的是為了減少因為記憶體的錯誤而造成系統當機。當動態記憶體機制不穩定時，伺服器面板則會出現閃爍燈號，提醒管理人員。

更換硬體元件很便利
當我們開啟這臺伺服器上蓋時，也發現上蓋背面有對應主機板元件的快速說明手冊，而6個熱抽換風扇、2組電源供應器，也能夠輕易拔取與安裝。有了上述這兩項說明，在維護設備時，可以同時對照上蓋印刷的快速說明。即使第一次接觸伺服器設備的使用者，也能快速瞭解如何抽換風扇、抽取硬碟，或者換裝處理器與記憶體。

開啟上蓋之後，另外還有一個PCI模組（PCI riser cage），這個模組底下連接著一張PCI介面卡，如果伺服器電源仍處於啟動狀態，這個裝置旁會有個LED燈提示使用者，避免設備還在開機的狀態下，因直接拔取PCI介面卡而造成系統損毀。

效能表現優異
這臺伺服器有兩組750瓦的電源供應器，平常待機時，兩者互相負擔供電。當其中一組電源供應器停止運作時，另一組就會負擔整臺設備的供電，避免設備因電力不穩定而停止運轉。

我們也使用電力觀測器觀察這臺伺服器的用電量，當伺服器處於待機狀態時，平均耗電量為145瓦，而滿載時的耗電量則是285瓦。

由於本次測試搭配的處理器為Intel最新的Xeon 5500系列，為了讓伺服器的效能表現不會受限於測試平臺，因此我們也更新Siege的硬體環境，將處理器更換為Intel Core 2 Quad Q9550 2.83GHz，而測試網頁則保持與以往相同。因此以Siege測試DL380 G6效能時，平均處理數達每秒340次，數據上明顯較以往的測試高出許多。

內附多種系統建置與管理工具
在這臺伺服器上安裝作業系統時，IT人員可以先安裝作業系統，之後再安裝各種管理工具，另一種安裝方式，則是先使用SmartStart啟動光碟協助安裝。以後者來說，我們可以在部署作業系統之前，先選擇安裝HP Management Agents或HP System Tools等管理工具，之後依照畫面指示放入作業系統的安裝光碟，等到管理者第一次登入系統時，便建好我們所選擇的管理工具。

在建立系統的過程中，除了SmartStart會依據目前所安裝的磁碟數量，自動幫我們選擇適合的磁碟陣列部署方式，我們還可以使用連帶安裝的HP管理工具中，有一套Array Configuration Utility（ACU）去協助管理磁碟陣列。以我們本次測試的兩顆SAS硬碟為例，系統安裝的過程，Smart Start自動採用RAID 1的方式，安裝完畢後，我們可使用ACU維護管理磁碟陣列或新增磁碟區。

提供管理與監控軟體
如果要在伺服器的作業系統中監控系統狀態，同時遠端連線監控伺服器，可以執行HP管理軟體Management Agent中的System Management Homepage，在該介面上，還可以設定與檢視網路、處理器、記憶體、風扇、硬碟與溫度等項目。文⊙林柏凱
